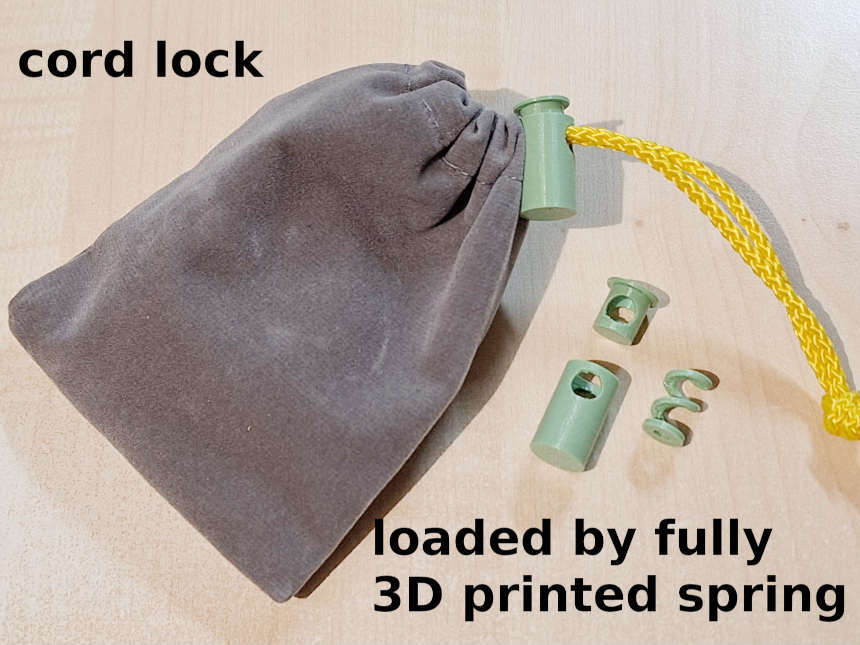

Замок шнура с пружиной, полностью напечатанной на 3D-принтере. / Cord lock with fully 3D printed spring

Оригинальная модель имеет сложенную пружину продуманной формы.  Но в итоге я пришёл к выводу, что обычная пружина даёт ещё лучшее натяжение.

 Чтобы напечатать его без поддержек, нужно печатать как минимум 6 пружин одновременно.  Это позволяет материалу остыть перед печатью следующего слоя.  И, очевидно, после завершения печати у вас будет еще больше пружин.

 Конечно, нужно было использовать гибкий материал, я настоятельно рекомендую PETG.  НОАК не будет достаточно гибким.  Пружина немного деформируется статически, когда вы нажимаете на нее в первый раз, но она сохранит достаточный ход и усилие для длительного использования.  Я мог бы сразу спроектировать пружину с меньшим шагом, но большой шаг является ключом к тому, чтобы ее можно было печатать без опор.  (И это настоящая подсказка об этом дизайне).

 Удачной печати!

The original model features a cleverly shaped folded spring. But in the end I figured that a regular spring gives even better tension.

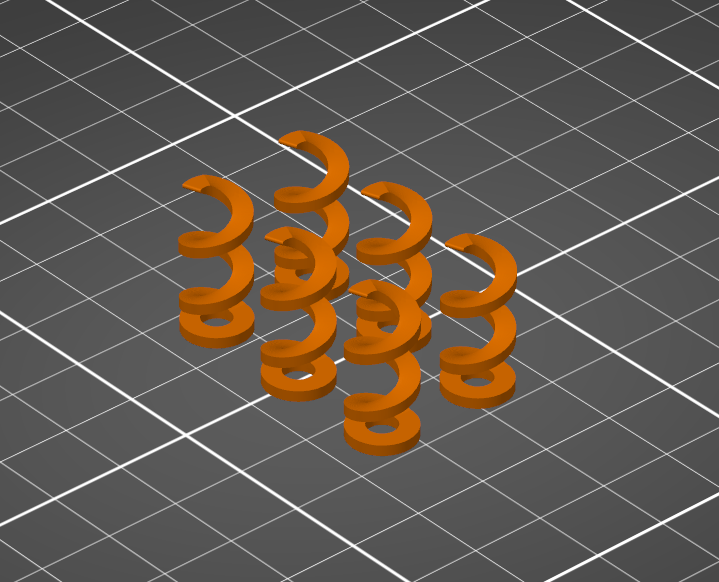

The trick to get it printed without supports is to print at least 6 springs at a time. That allows the material to cool down before the next layer is printed. And obviously you have even more springs once you are done printing.

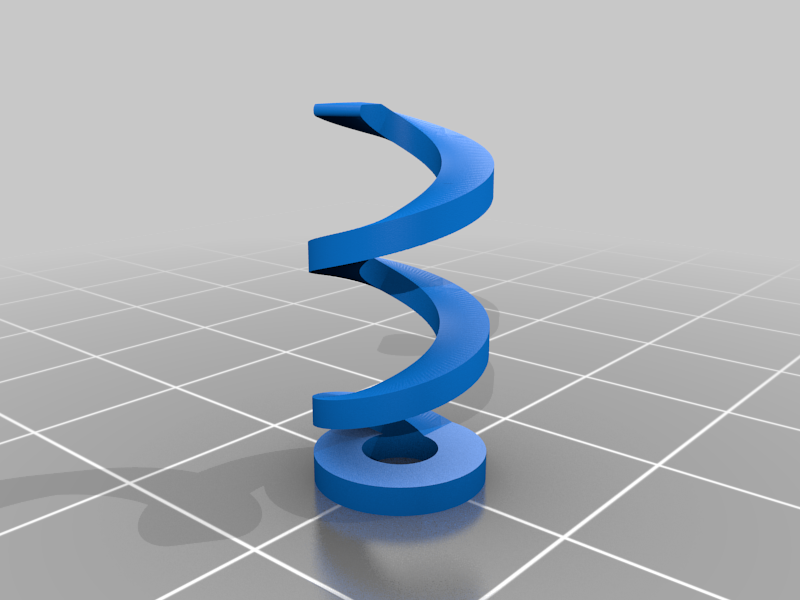

Of course you needed to use a flexible material, I strongly recommend PETG. PLA will not be flexible enough. The spring will deform statically a bit when you press it in for the first time, but it will retain enough travel and force for a long term usage. I could have designed the spring at a lower pitch right away, but the high pitch is key to making it printable without supports. (And this is the real clue on this design).

Happy printing!
